REAPER

Un outil de Hacking WiFi dual-band portable construit sur le BW16 AiThinker. Installation simple, Déauthentification, Scan, Capture Handshake.

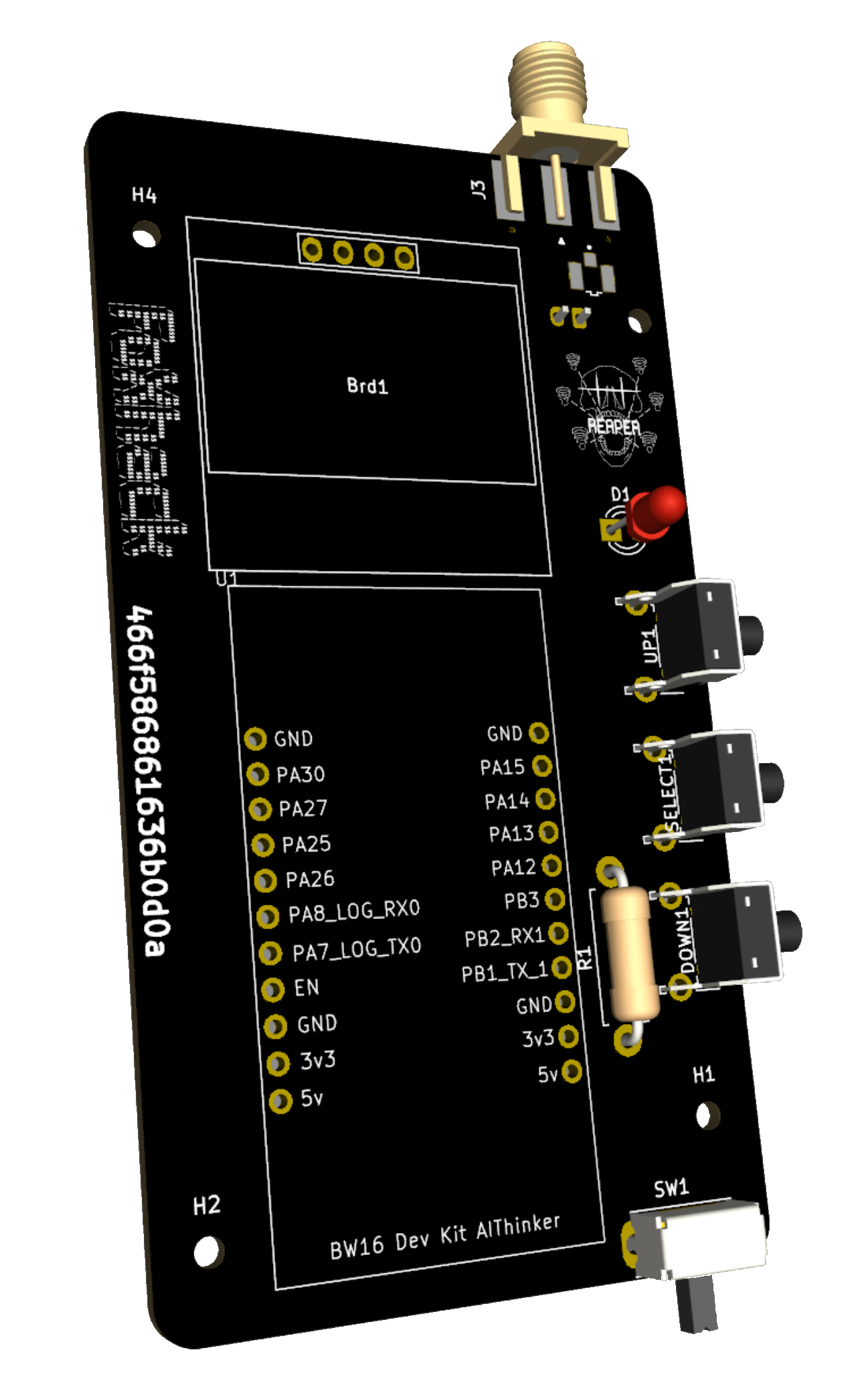

REAPER PCB board
◆ 2.4GHz + 5GHz
◆ SSD1306 128x64
◆ 3 navigation buttons
◆ BW16 rtl8720dn
02 — Case 3D

LA CASE EN 3D

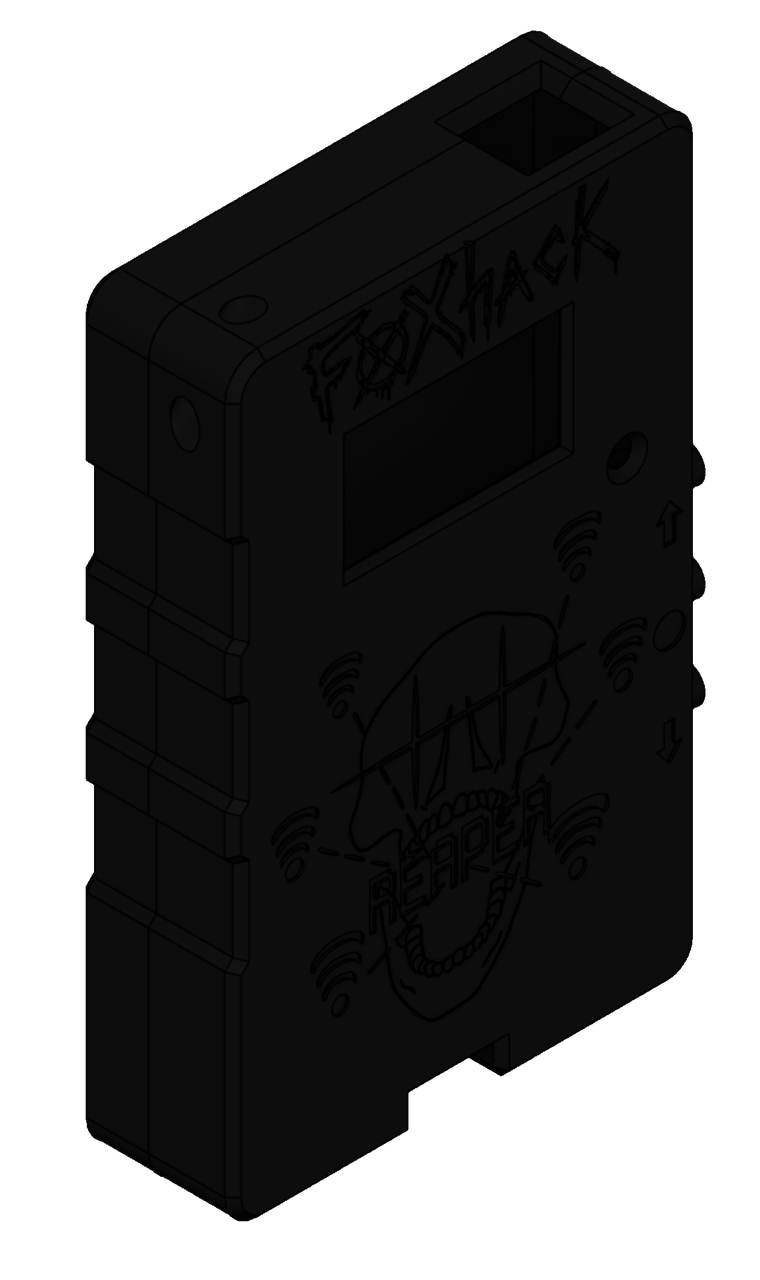

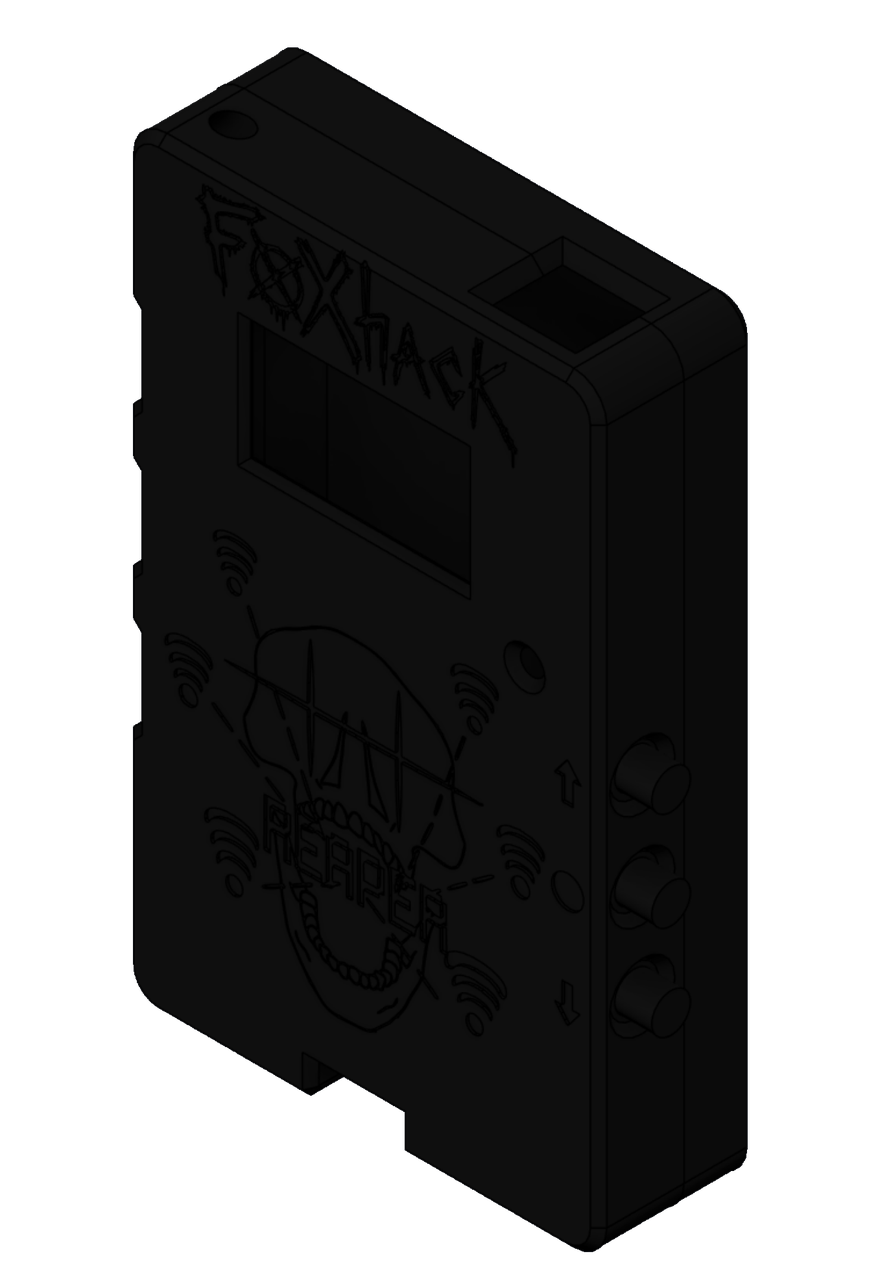

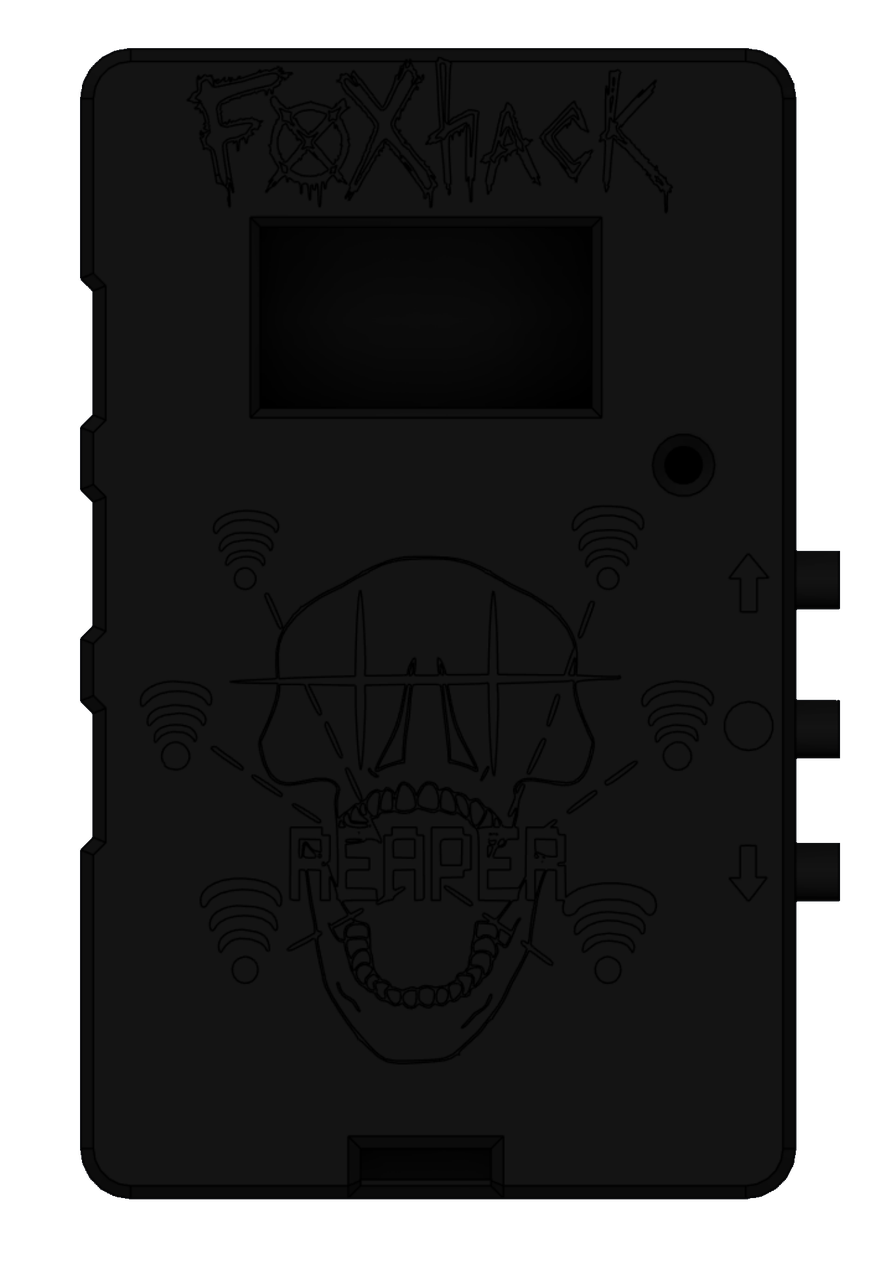

L'enclosure REAPER rendue en 3D : vue principale et chaque face en détail.

03 — Wiring

CÂBLAGE

ComposantPin BW16Description
SSD1306 VCC3.3VAlimentation écran OLED
SSD1306 GNDGNDMasse commune
SSD1306 SCLPA25I2C Clock
SSD1306 SDAPA26I2C Data
BTN UPPA12Bouton navigation haut (pull-up)
BTN SELECTPA13Bouton sélection (pull-up)
BTN DOWNPA14Bouton navigation bas (pull-up)
